[수리 후기] HP OfficeJet Pro 7740 ADF 힌지 교체: "상판 고정이 안 된다면?"

안녕하세요! 오늘은 많은 사무실에서 열일하고 있는 HP OfficeJet Pro 7740 모델의 고질적인 문제 중 하나인 ADF 힌지 교체 작업기를 공유합니다.

프린터 상판(ADF)을 열었을 때 고정이 안 되고 자꾸 내려오거나, 삐딱하게 닫힌다면 십중팔구 '힌지(경첩)' 부품의 파손이 원인입니다. 나중에 제가 다시 수리할 때 참고하려고 찍어둔 사진들이지만, 셀프 수리를 도전하시는 분들께도 도움이 될까 싶어 기록을 남겨봅니다.

---

1. 분해의 시작: 외부 케이스 제거

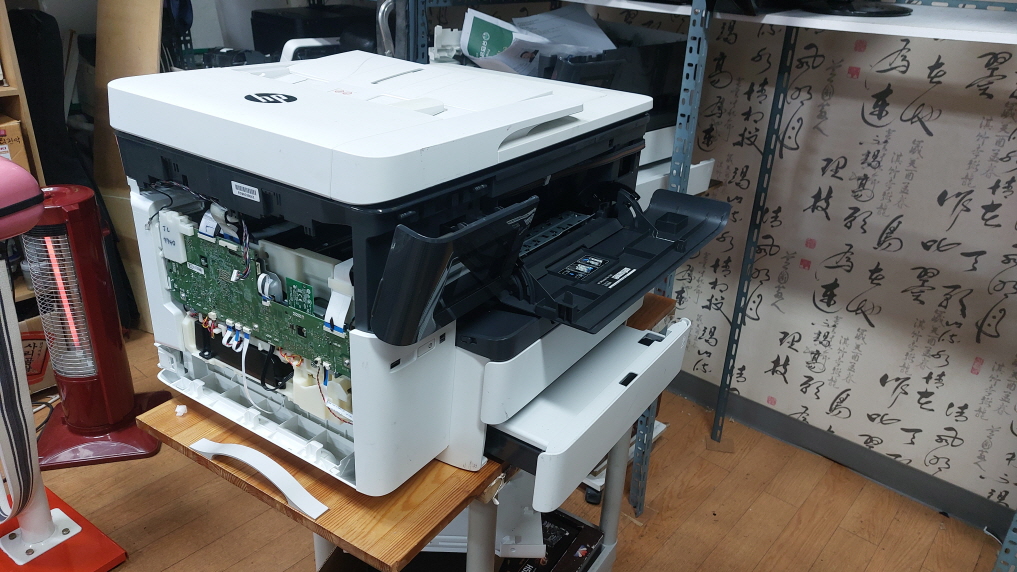

우선 내부 기판과 힌지 고정 부위에 접근하기 위해 외부 커버를 탈거해야 합니다. 7740 모델은 나사가 곳곳에 숨어 있어 꼼꼼한 확인이 필수입니다.

2. ADF 고정 나사 및 케이블 분리

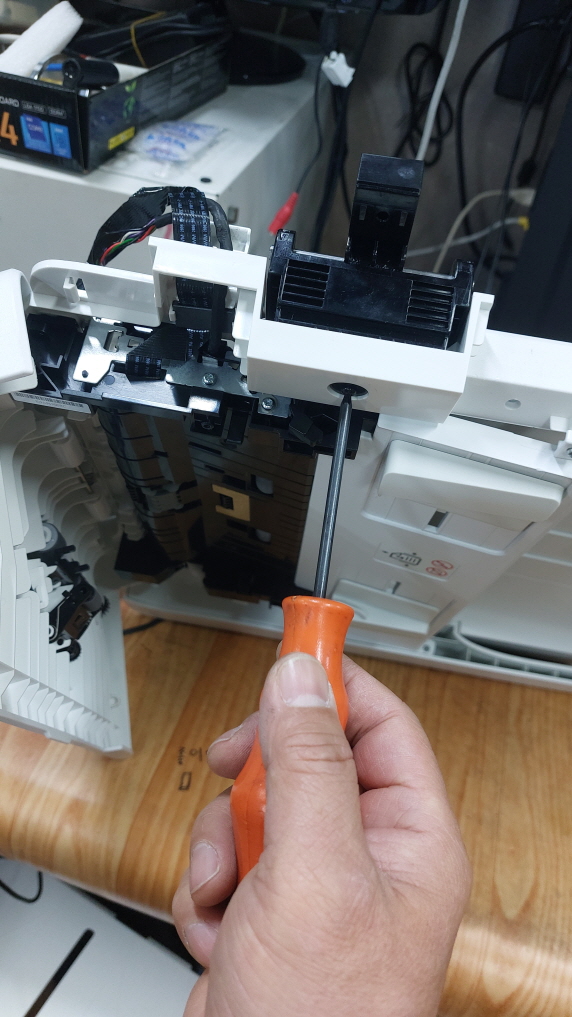

• 핵심 포인트: ADF 상판과 본체를 연결하는 힌지 부위의 나사를 제거합니다. 좁은 틈새에 나사가 위치해 있으니 길이가 긴 드라이버를 사용하는 것이 훨씬 수월합니다.
• 주의사항: 상판과 메인보드를 잇는 플랫 케이블이 손상되지 않도록 조심스럽게 분리해야 합니다. (사진처럼 손가락으로 위치를 잘 기억해두는 것이 좋습니다.)
•

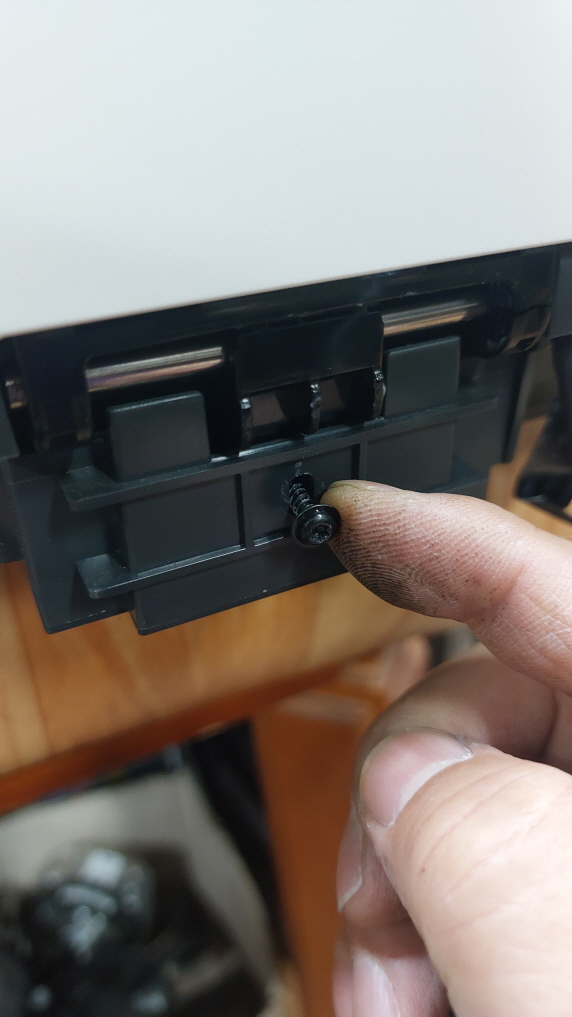

알리에서 호환품으로 구매 했는 다른건 다 맞고 이부분만 안 맞음. 좀 굵은 볼트로 체결함

3. 파손된 힌지 교체

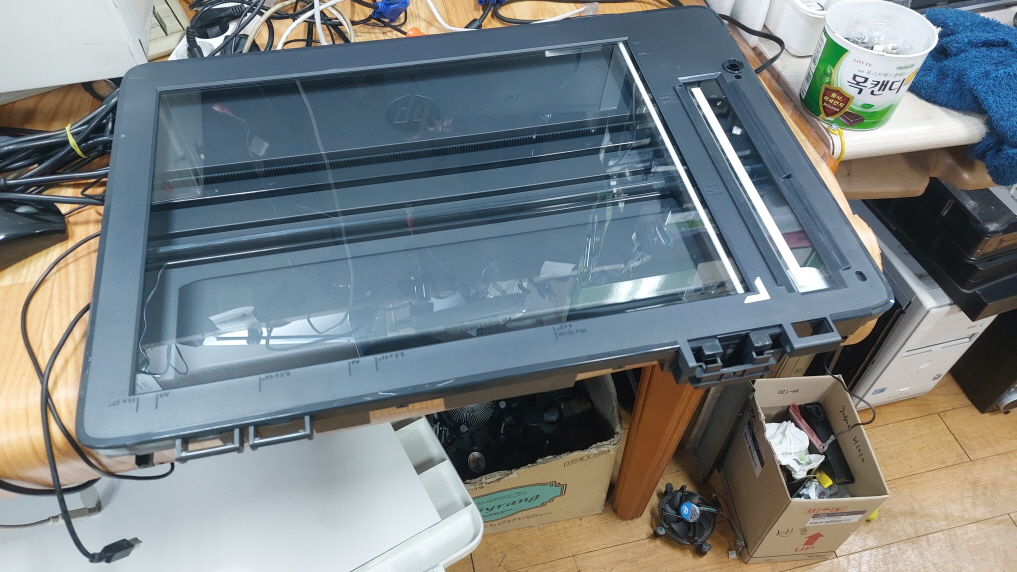

본격적으로 문제가 된 힌지를 새 부품으로 교체합니다. 힌지는 스프링 장력이 강하기 때문에 고정할 때 위치를 정확히 맞추는 것이 중요합니다.

• 기존의 검은색 나사들을 순서대로 풀고 새 힌지를 자리에 안착시킵니다.
• 사진에 보이는 것처럼 나사 구멍이 어긋나지 않게 손으로 가압하며 체결해 줍니다.





 4.재조립 및 최종 점검



역순으로 조립을 진행합니다. 케이블이 씹히지 않게 경로를 잘 정리해주고, 마지막으로 상판이 부드럽게 열리고 닫히는지, 특정 각도에서 잘 멈춰 서 있는지 확인하면 끝!

---

💡 수리 전문가의 한마디

7740은 내구성이 좋은 편이지만, ADF를 너무 세게 젖히거나 무리한 힘을 가하면 힌지 플라스틱 지지대가 파손되기 쉽습니다. 교체 자체는 크게 어렵지 않으니, 부품만 구비된다면 직접 도전해 볼 만한 작업입니다.

수리 관련해서 궁금한 점이 있으시거나 도움이 필요하시면 언제든 댓글이나 연락 주세요!

---

작업 요약:

• 모델: HP OfficeJet Pro 7740
• 증상: ADF 상판 고정 불가 (힌지 파손)
• 필요 도구: 십자 드라이버 (긴 것 권장), 교체용 신품 힌지 (알리에서 구매- 100%호환은 안됨)
