🔧 HP 9010 캐리지 걸림 해결기 – 기어 하나 때문에 며칠을 고생했다



💥 문제 증상

• 캐리지 걸림현상 있어서 입고 됨 ---조치--급지쪽 기어빠져서 분해후 해결함. 헤드정렬무시 -평상시 출력은 잘됨

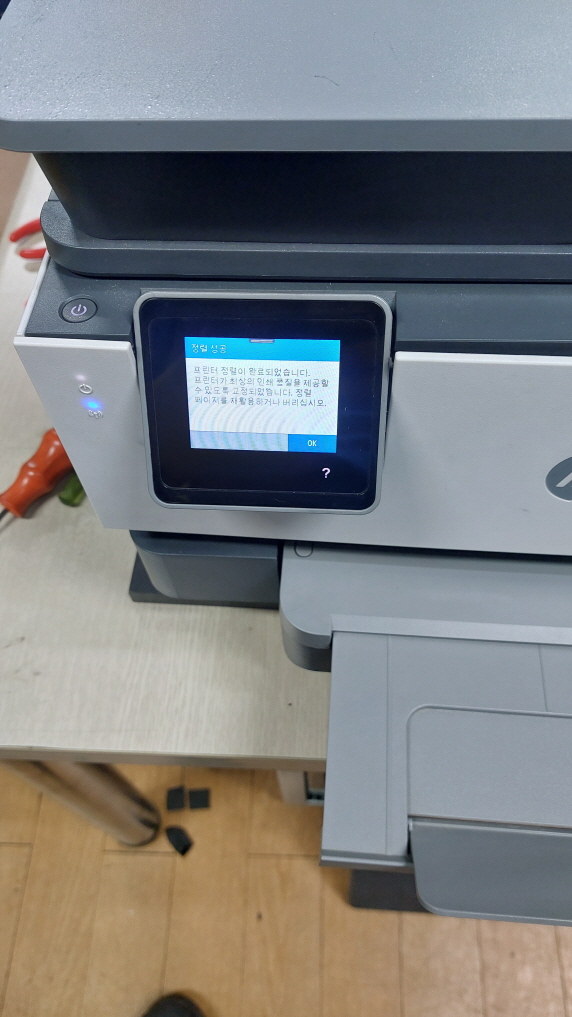

• 하지만 헤드 클리닝, 정렬 페이지 출력 중 갑자기 캐리지 걸림 오류
• 진단모드에서 001B5D09, 005C1654 등 내부 오류 코드 출력
• 서비스 스테이션, 기어, 엔코더 스트립, 센서 모두 정비했으나 동일 증상 반복

---

🔍 진짜 원인은 이것

• 서비스 스테이션 내부 청소용 기어 크랙
• 평상시엔 안 움직이지만, 클리닝 시 회전하면서 → 치형 손실 → 복귀 실패 → 헤드 충돌 → 캐리지 걸림
• 정렬 페이지 실패 되면서 간헐적 캐리지 걸림발생

---

🛠️ 해결 방법

• 폐 9010에서 서비스 스테이션 전체 분리
• 기어 및 와이퍼 포함 모듈 이식
• 메인보드 및 플랫케이블 상태 재점검
• 조립 후 OOBE 초기화 및 정렬 출력 정상 작동 확인

🛠️ 수리 사진- 9010 스테이션 교체 분해순서입니다.

1. 헤드, 잉크통을 분리합니다.

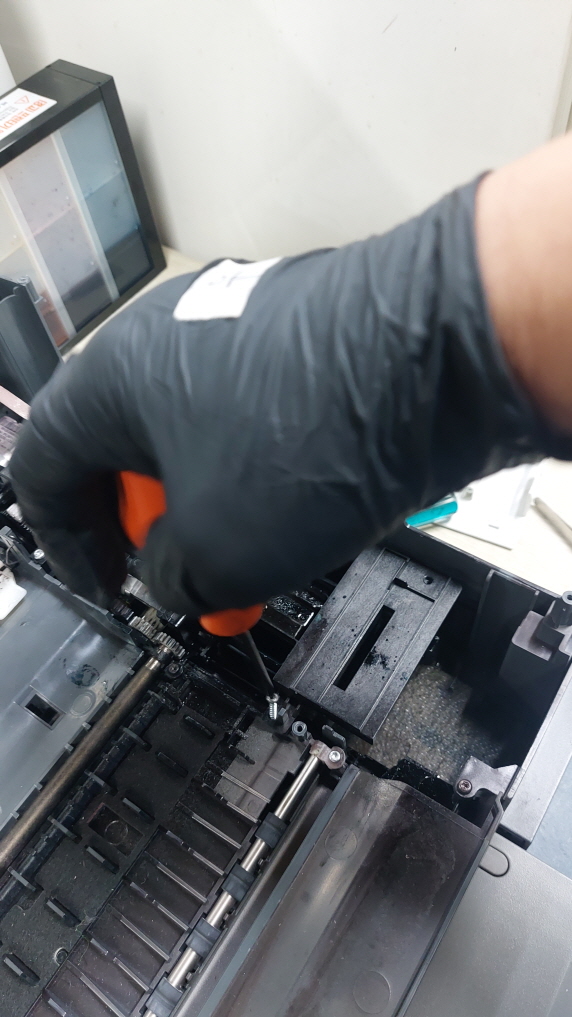

2. 커버열고 상판분해하고 볼트를 풉니다.

상판분해준비

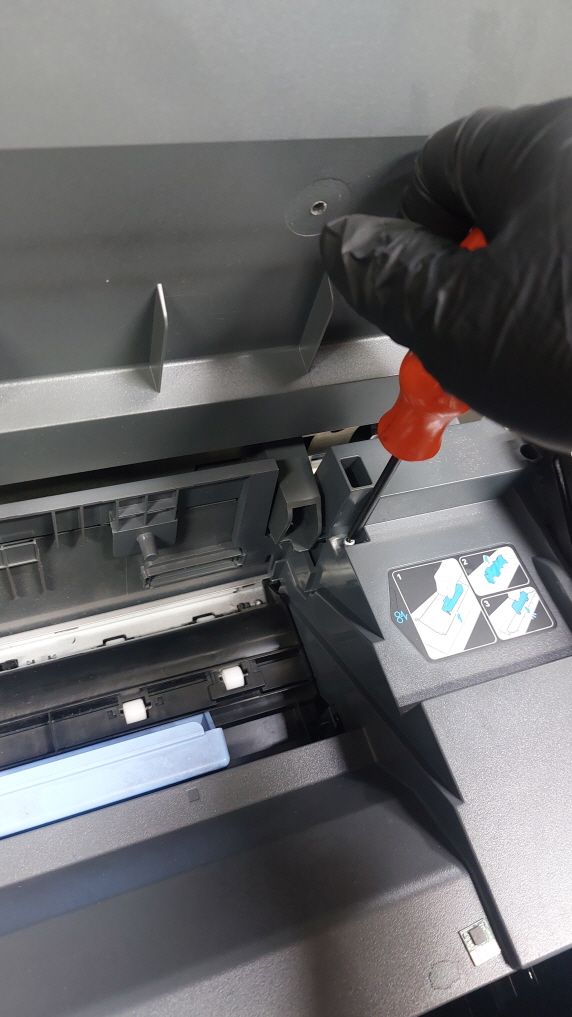

스캐너를 분해하려면 레버분해, 일자드라이브로 제끼면 됩니다.

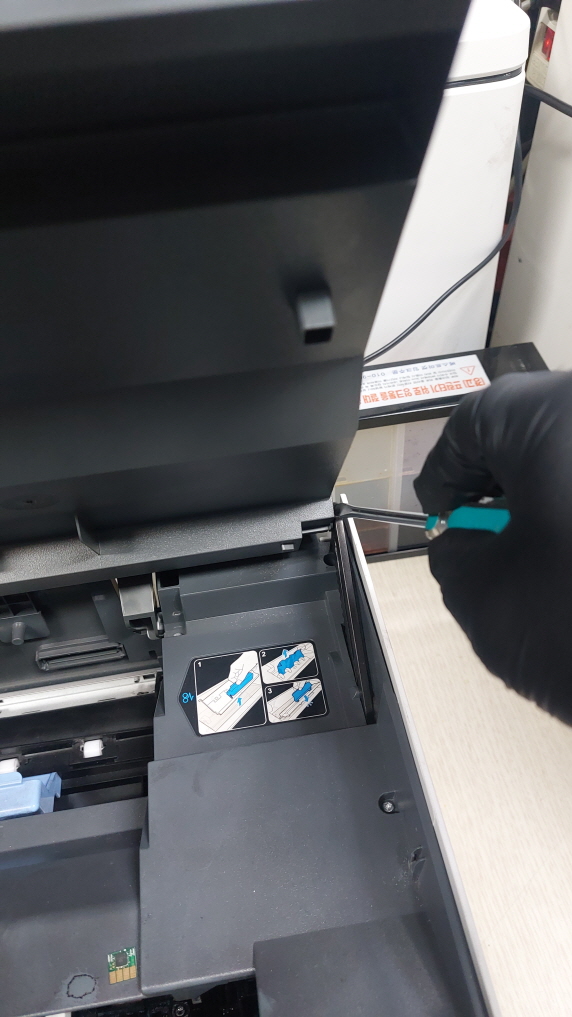

뒤쪽많이 제끼면 볼트보입니다.

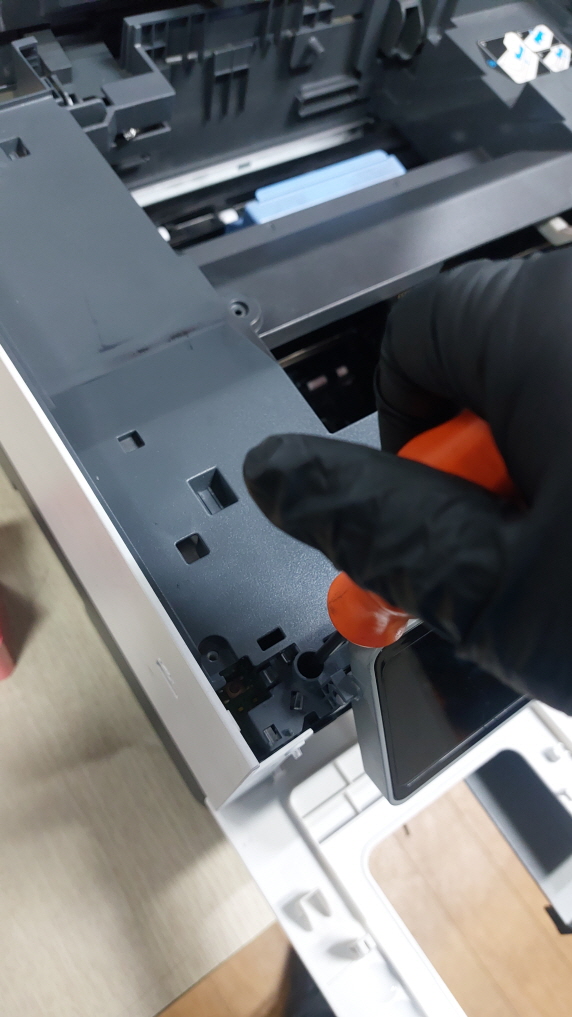

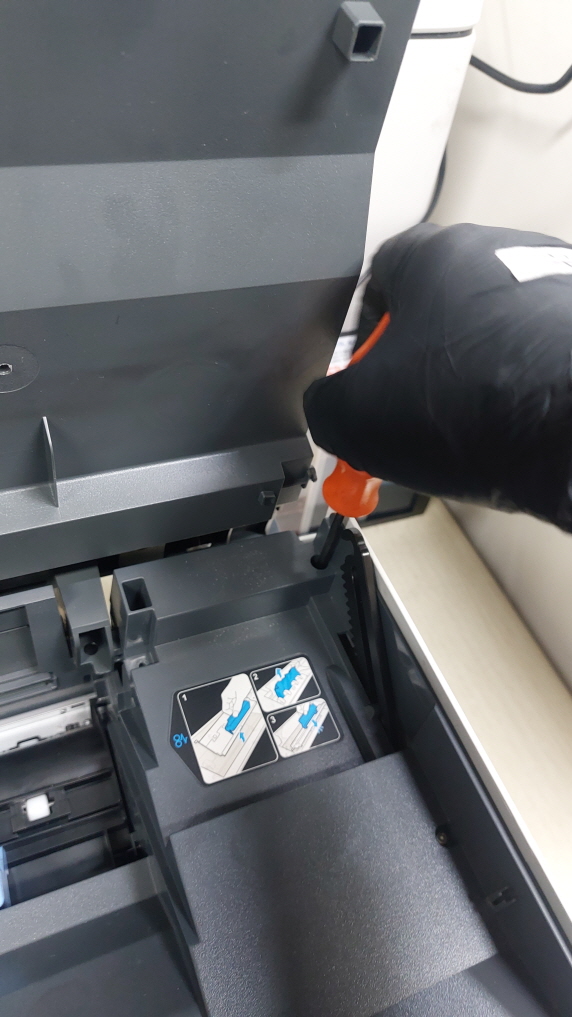

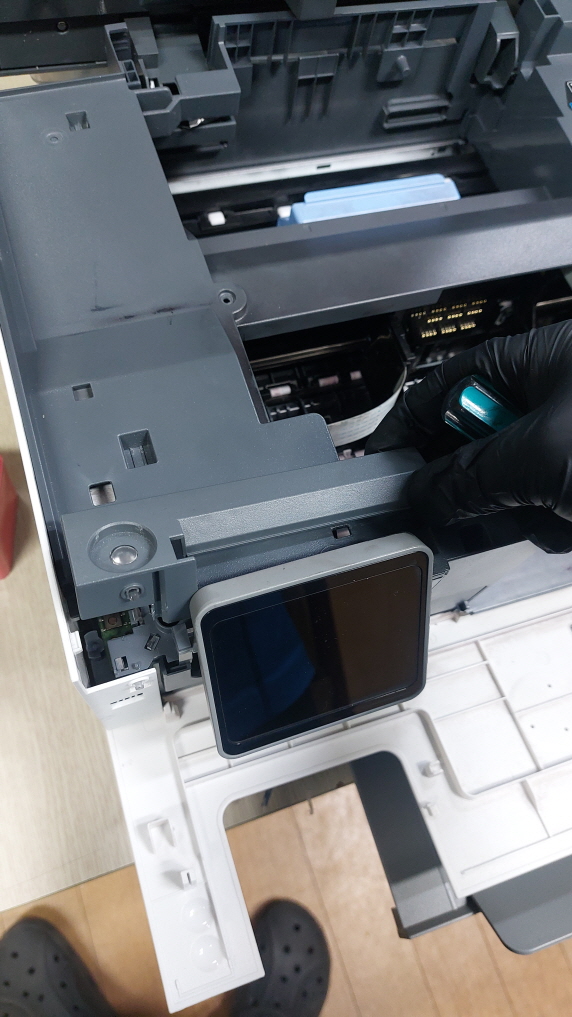

레버에 가린 볼트풉니다.

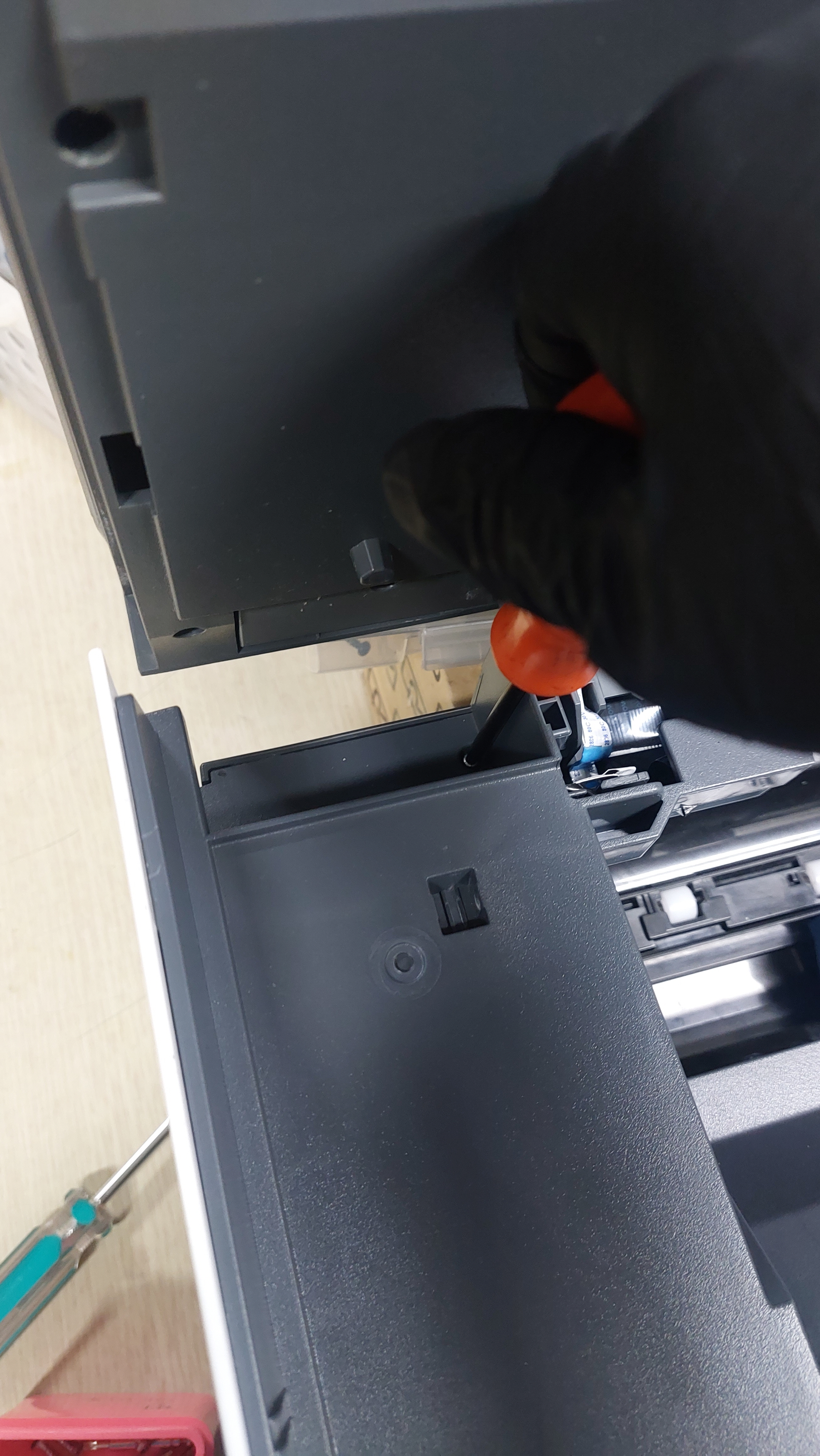

왼쪽부분도 풉니다.

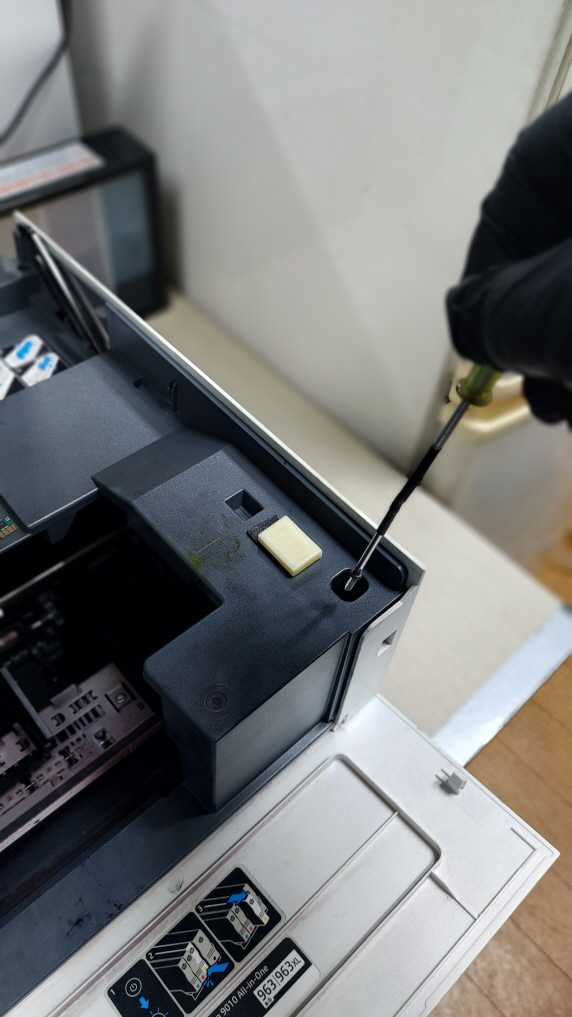

액정뒷부분에 볼드, 오른쪽볼트는 긴드라이브 있어야합니다. 전 잘라서 붙였어요.ㅋ

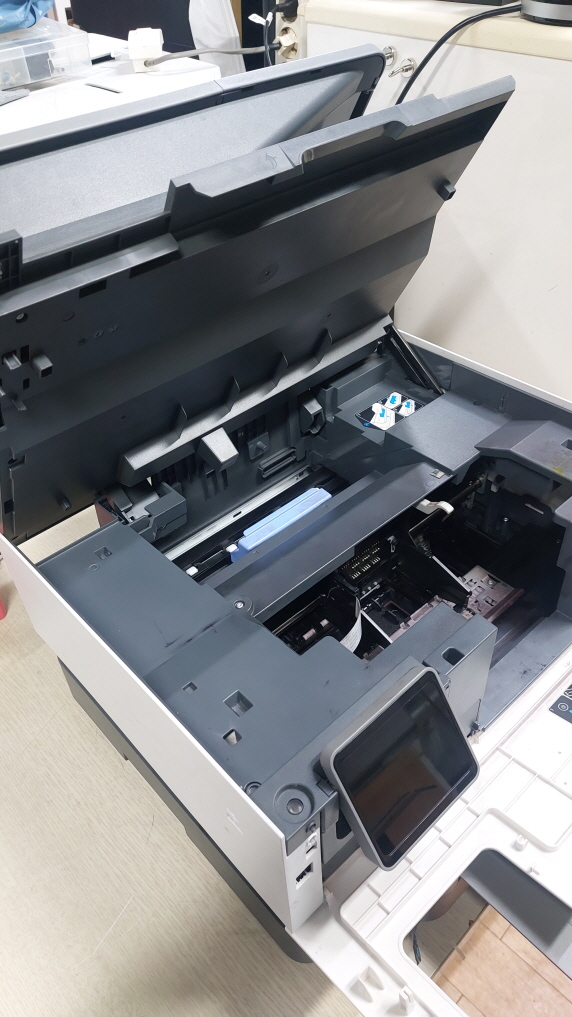

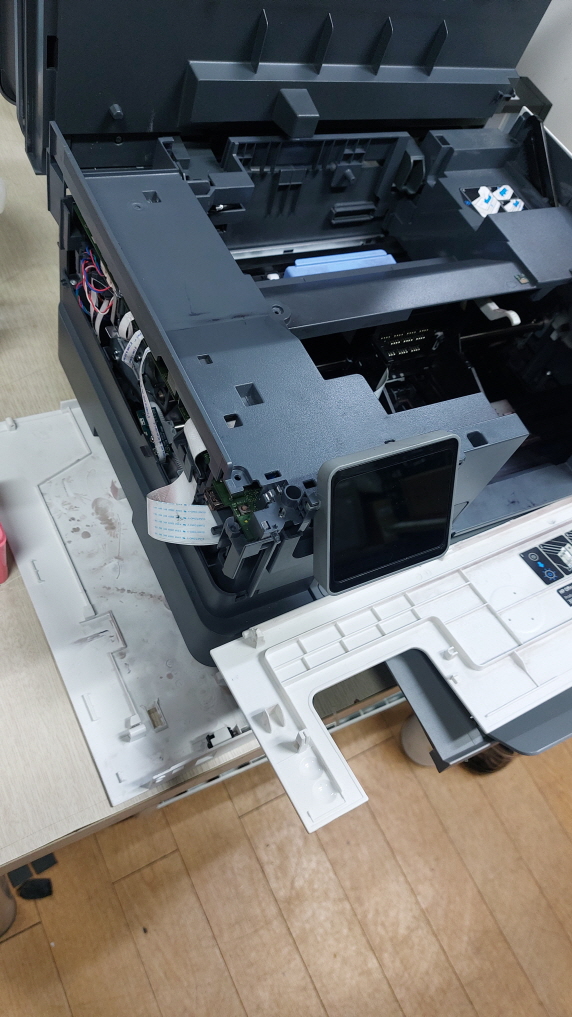

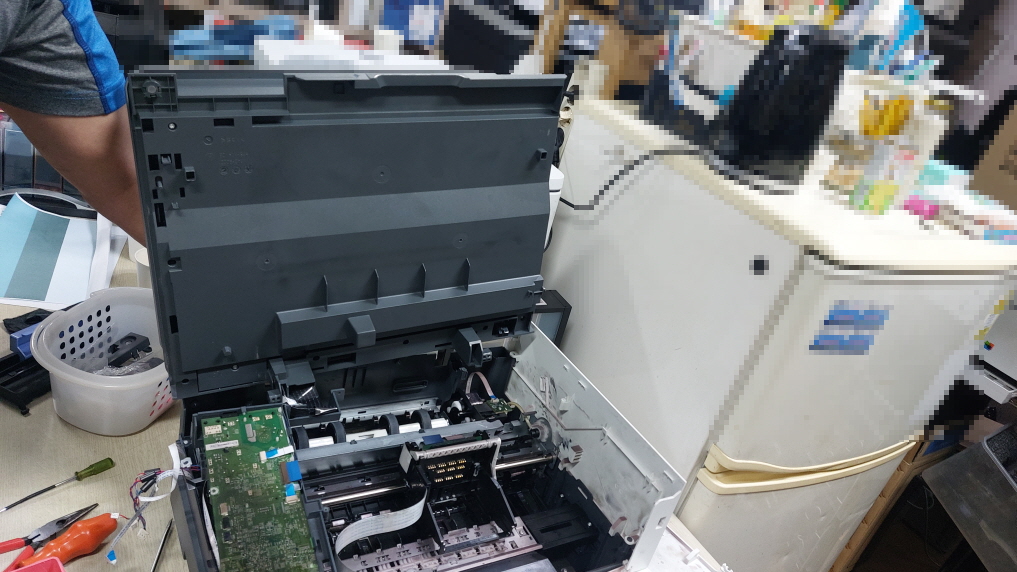

볼트 다 풀고 옆과 위카바를 엽니다.

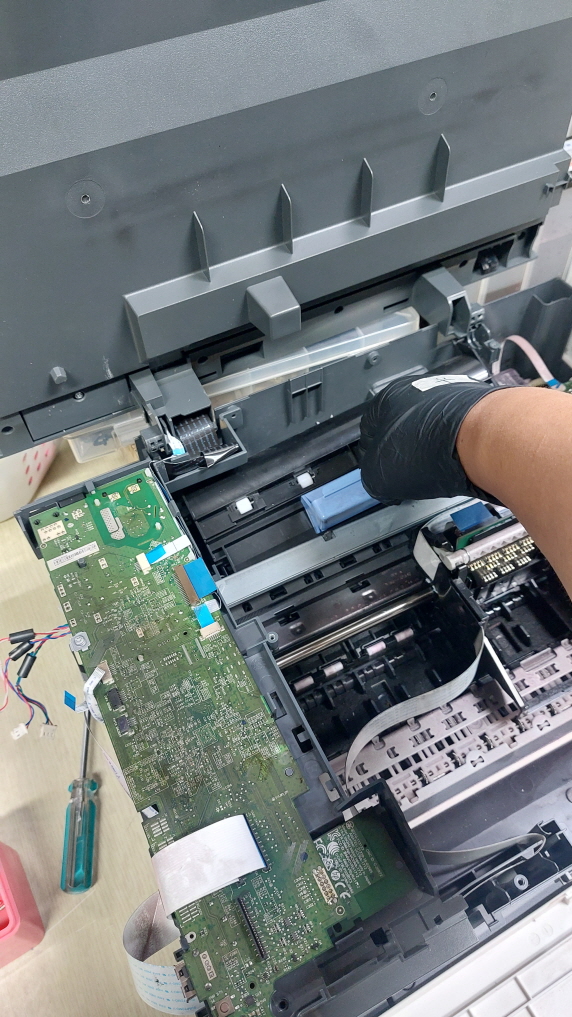

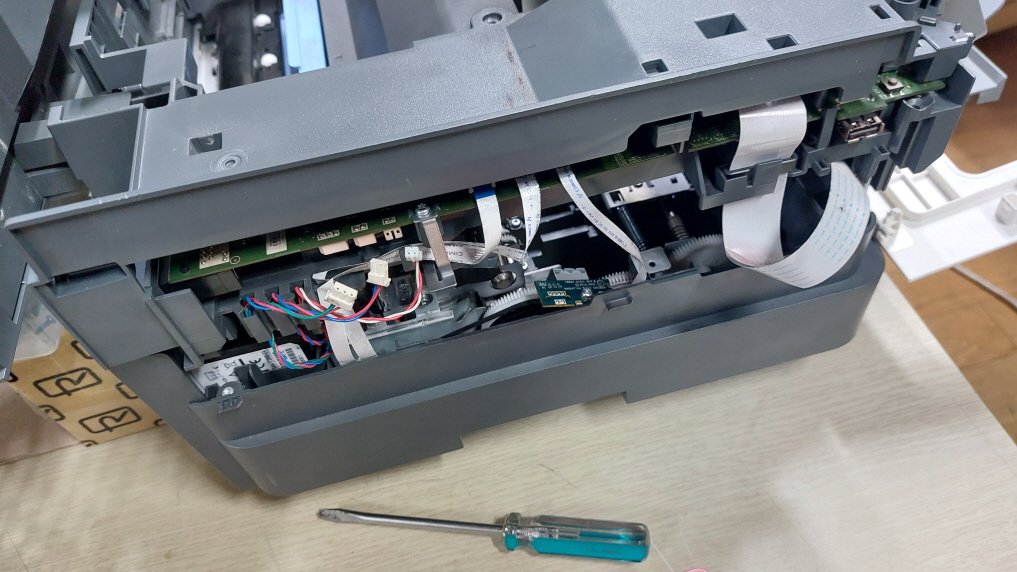

양면기 빼내고 보드에 커넥트분리합니다.

상판 들어냅니다.

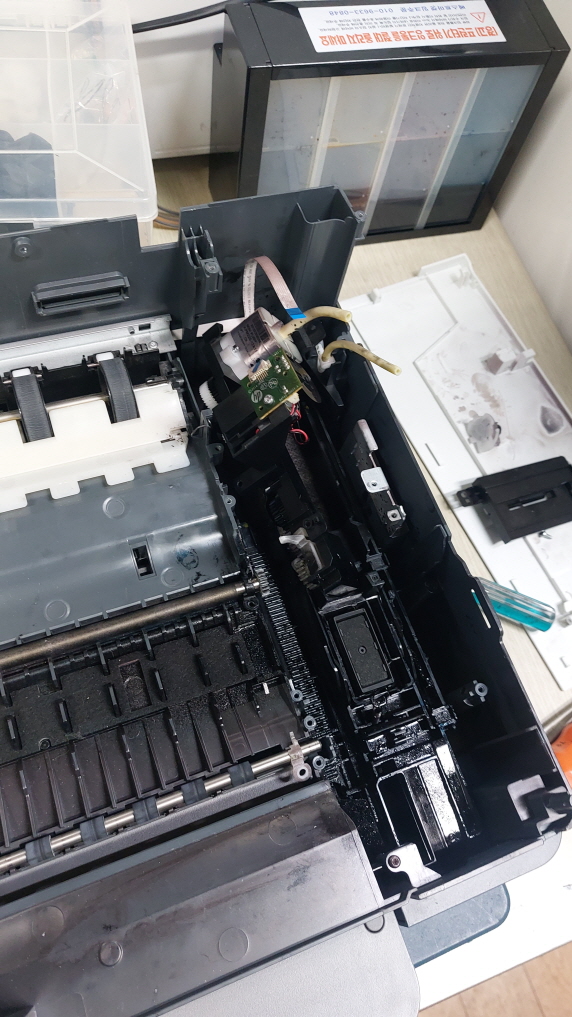

오른쪽커버 분리

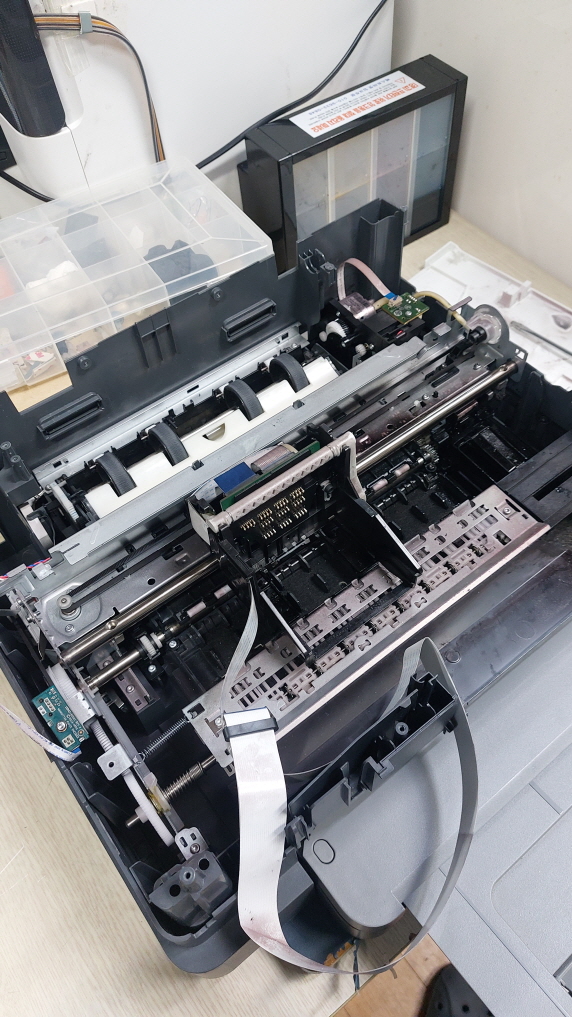

헤드뭉치 분리

헤드뭉치 가이드분리

앞판넬분리

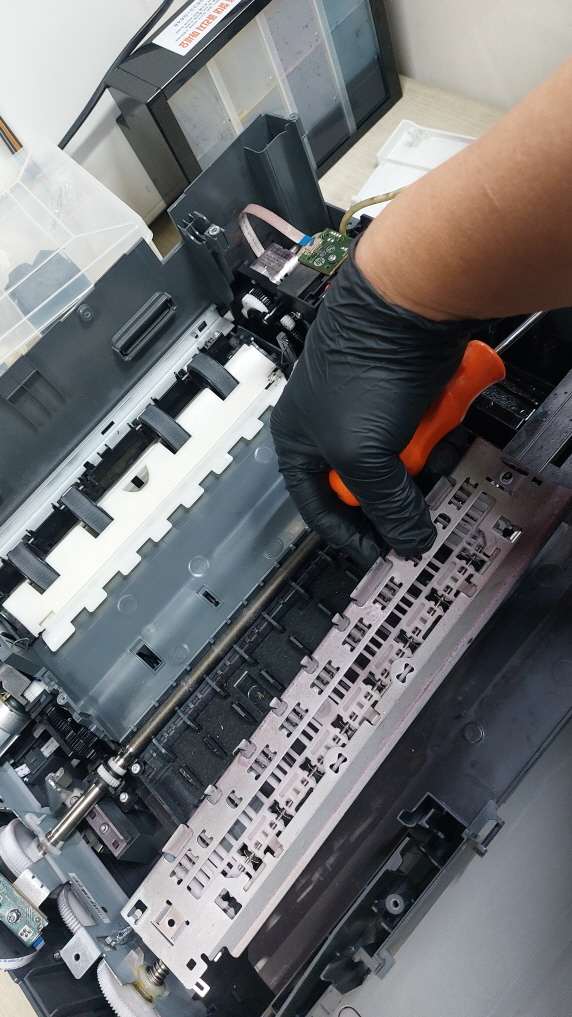

스테이션기어 가이드 분리

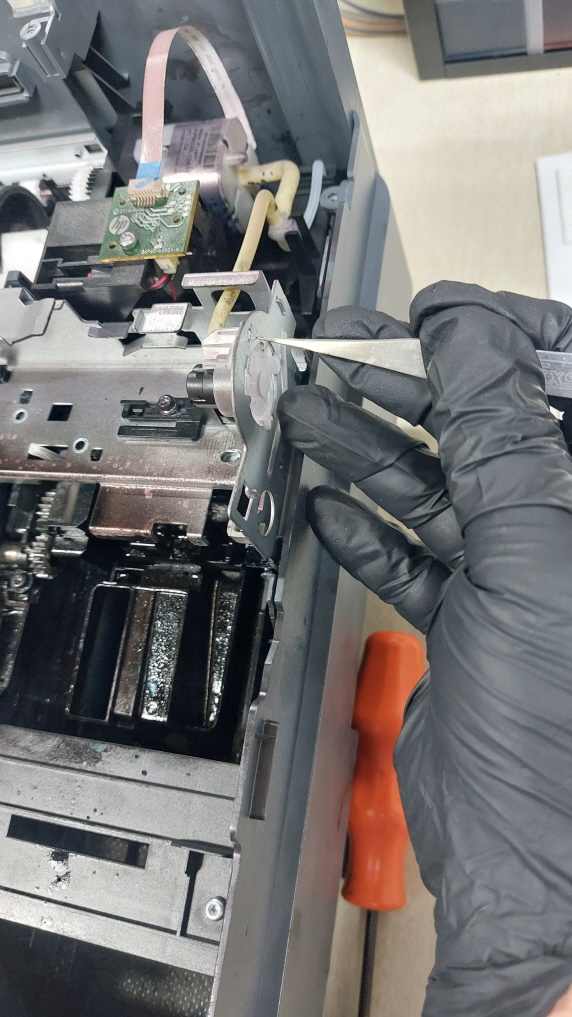

스테이션기어분리

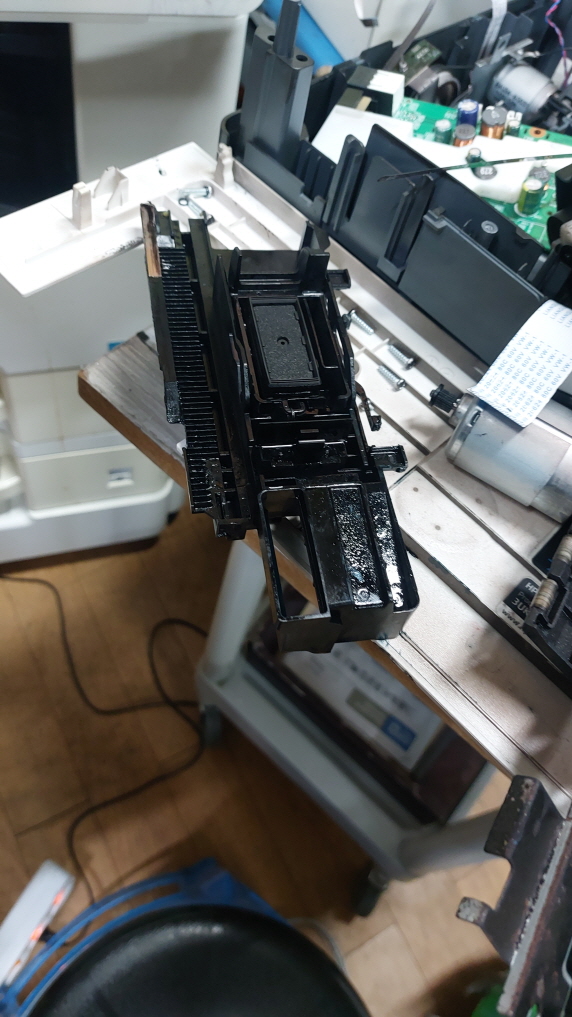

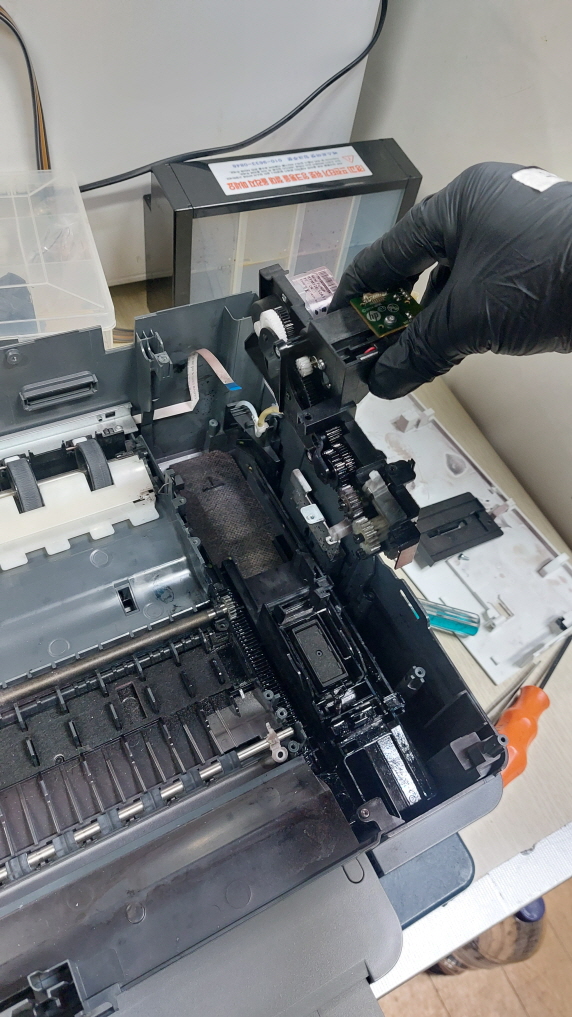

스테이션분리

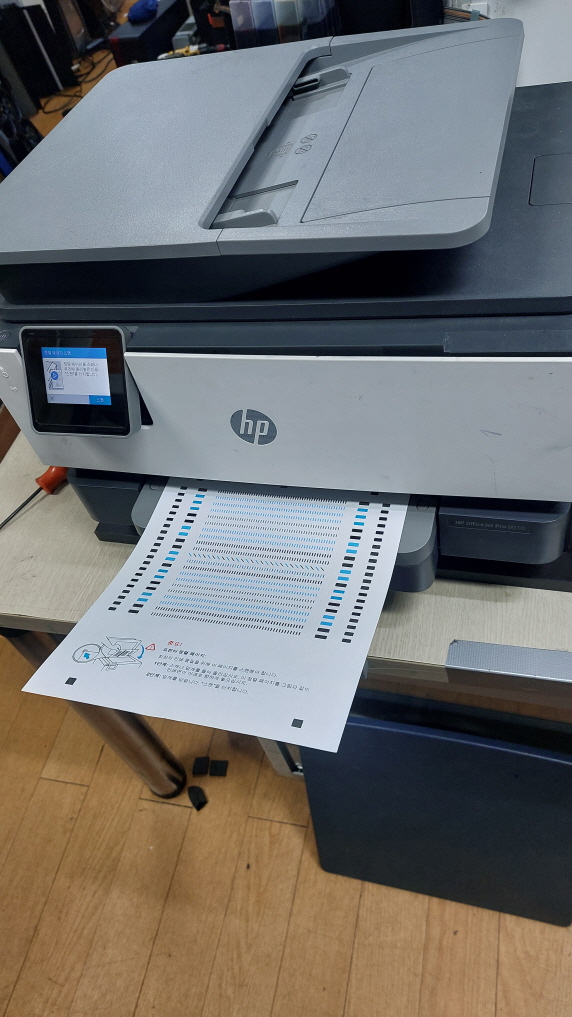

헤드정렬정상

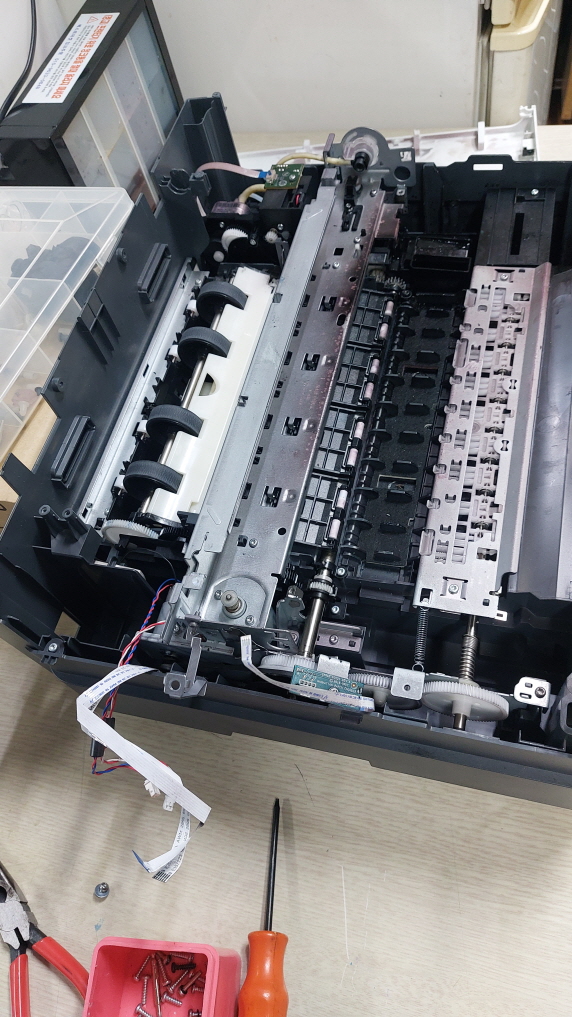

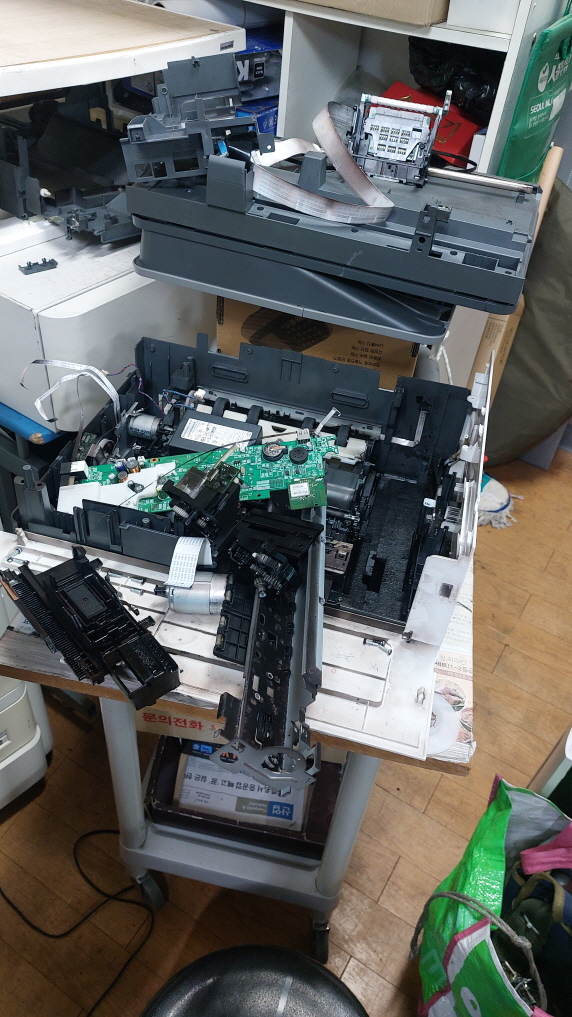

페9010이 완전히 해체되었음

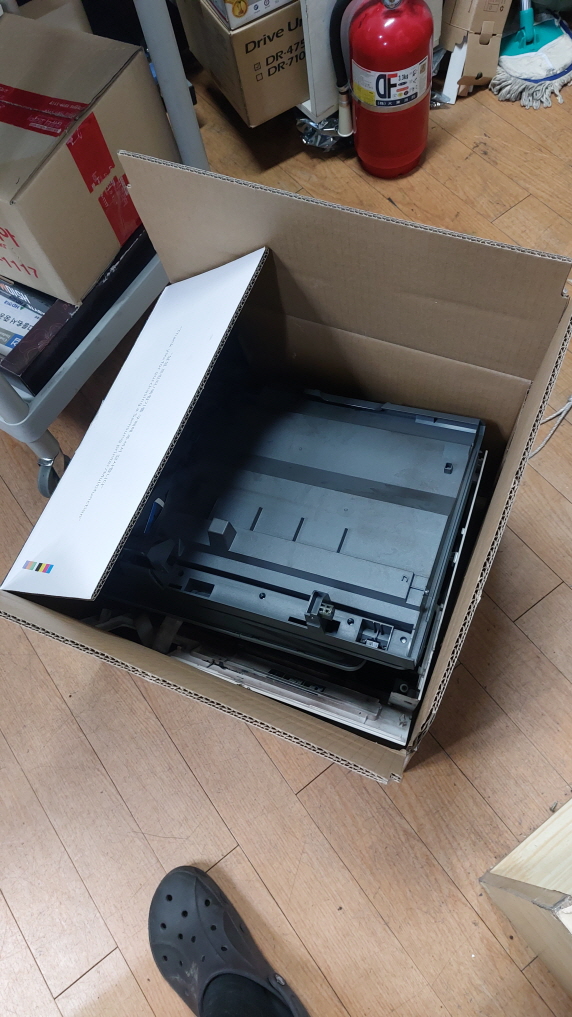

폐장비는 조립하려니 담에 부품빼려면 귀찬고. 버리려니 아깝고해서 박스에 그대로 보관합니다.



---

💡 교훈

• 기계는 모든 부품이 정확한 타이밍과 복귀 상태를 요구함
• 고장은 자주 쓰는 게 아니라 안 쓰는 기능에서 터진다
• 단순한 기어 하나가 시스템 전체를 멈추게 할 수 있음

---

📦 보관 & 다음을 위해

• 해체한 폐기기 박스에 부품별로 정리해 보관
• 기어, 모터, 센서, 보드, 패널 등 훌륭한 부품 창고로 활용 가능

---
