🔧 WEBGATE DVR 파워 고장, ATX 파워로 대체 성공기 (응급수술 Ver.)

🗓️ 작업일: 2025년 6월 6일

🧑‍🔧 고객 요청사항:

“DVR화면 안 나와요. ㅠ오늘 안에 CCTV 화면이 꼭 나와야 합니다!”

---

🧨 증상

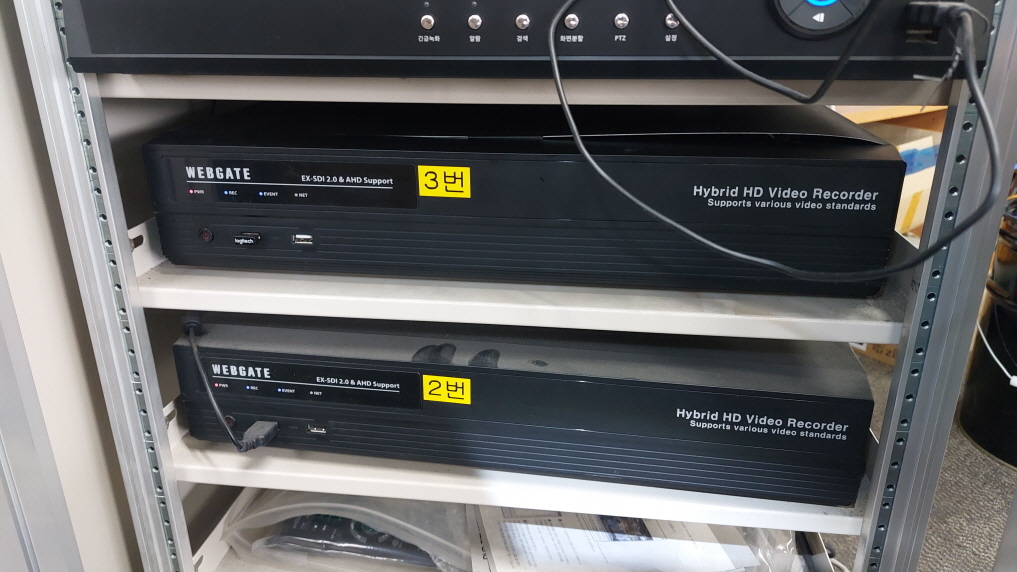

• WEBGATE 하이브리드 DVR 장비 전원이 갑자기 꺼짐(3번)
• 전원 LED 무반응, 하드디스크도 구동 안 됨

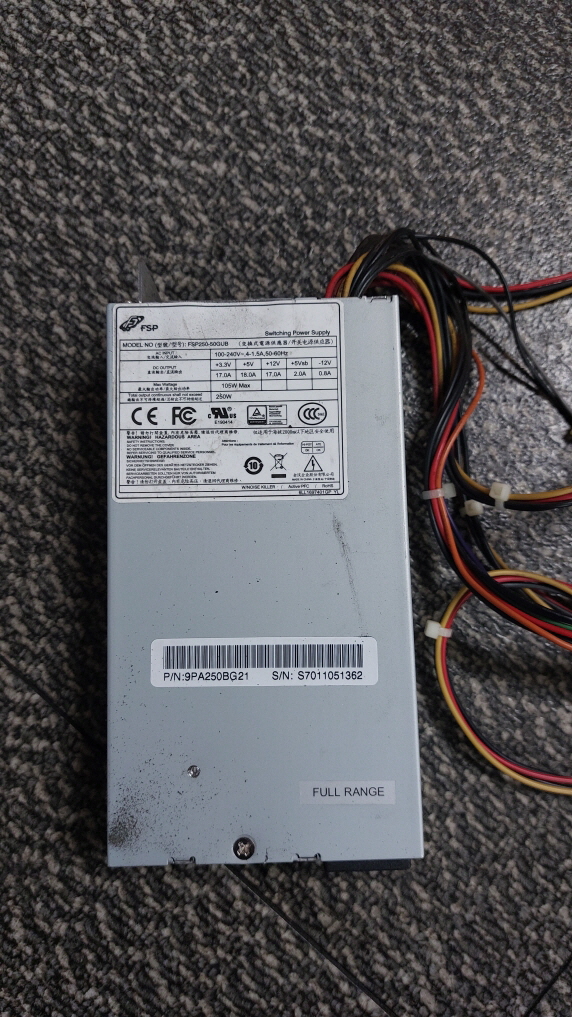

• 확인 결과 → 전용 파워 고장 (FSP250-60GUB)
  검색해보니 😱 신품가 10만원 이상…



---

🧠 해결책:

삼성 데스크탑에서 적출한 ATX 파워를 이용한 대체 전원 공급

• 10핀 전용 커넥터 → ATX 24핀에서 필요한 전압 선만 선별해 수축튜브로 결선
• PS-ON (녹색) → GND에 연결해 자동 부팅 구성

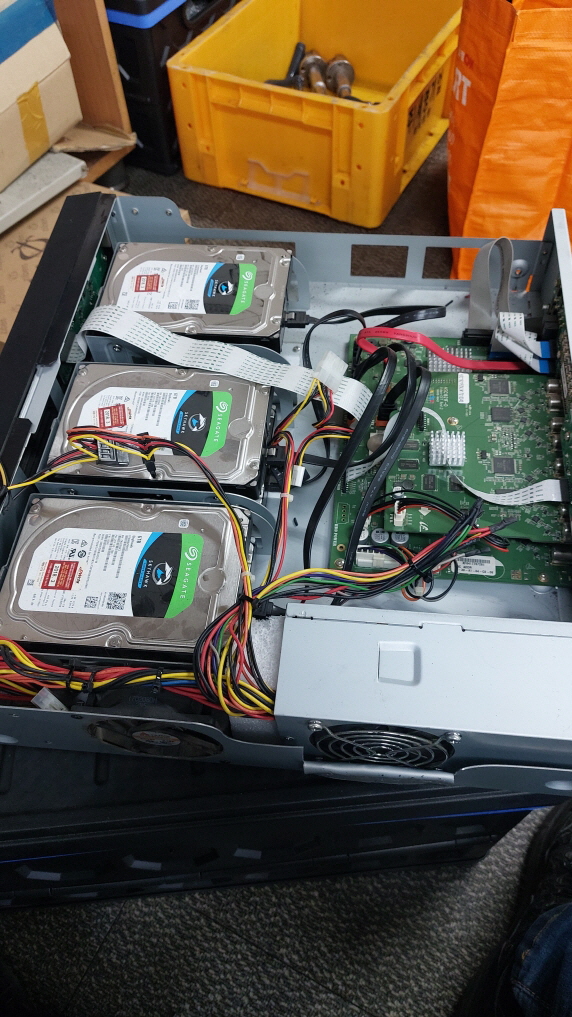

• HDD 3개 + 메인보드까지 안정적인 전원 공급 확인

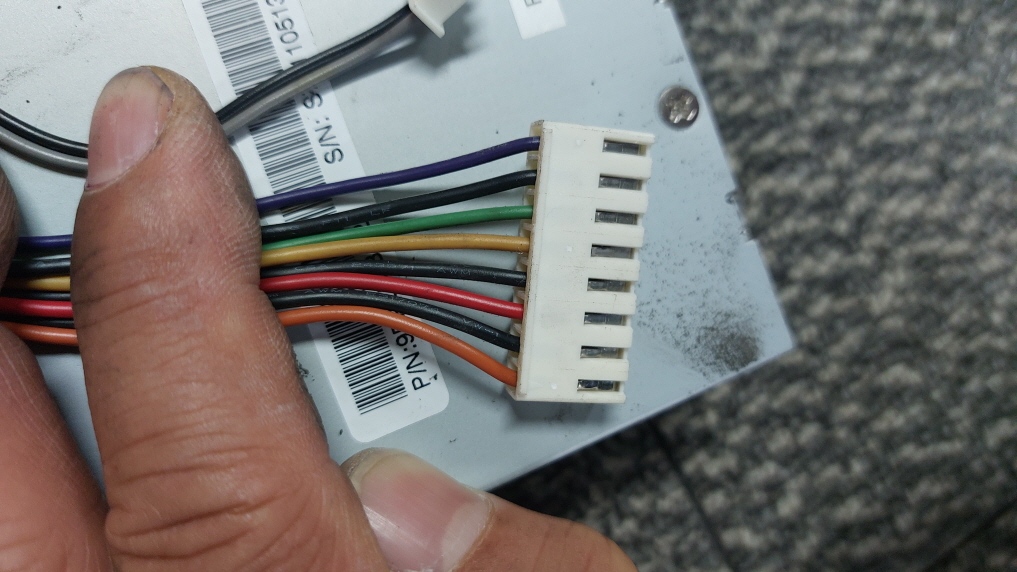

파워 고장. 핀배열 확인

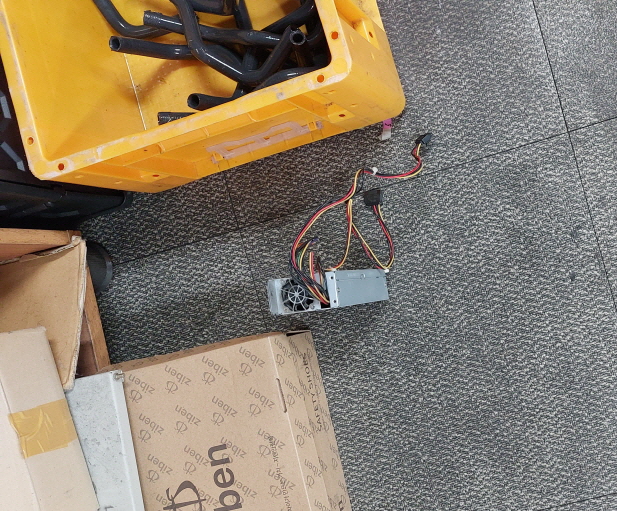

삼성미니파워 핀 잘라서 연결



임시컨텍트 빼내고 수축튜브로 연결



---

🧰 추가 작업

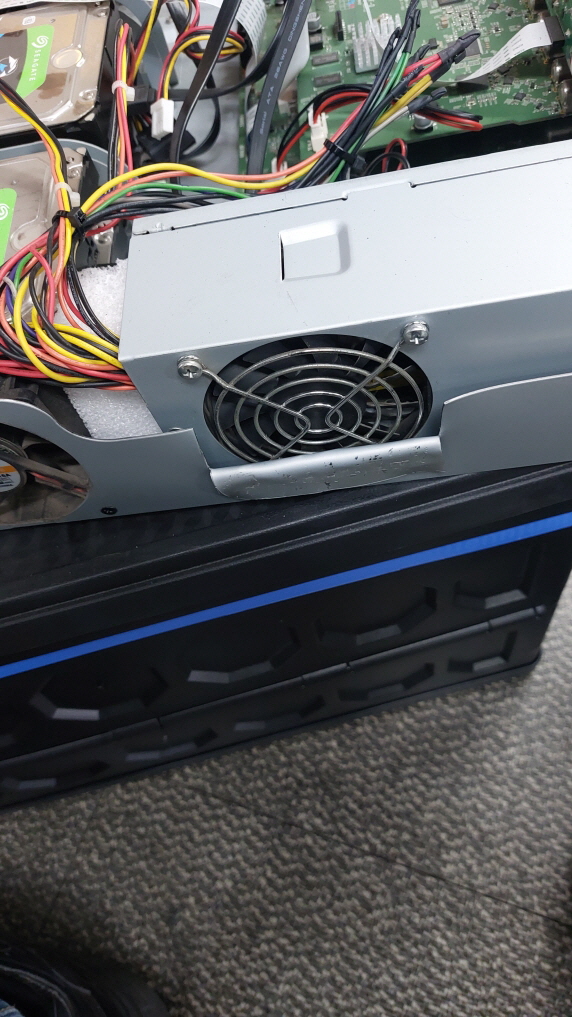

• DVR 철제 케이스에 ATX 파워가 물리적으로 안 맞아
  → 🔨 철판 일부 절단 후 환기구 가공
  → 케이스 열 배출 위해 측면 팬 작동 확인 완료
• 내부 선 정리 및 수축튜브로 안전 마감

환기구가 안 맞아서 할수없이 고객허락하에 잘라냄

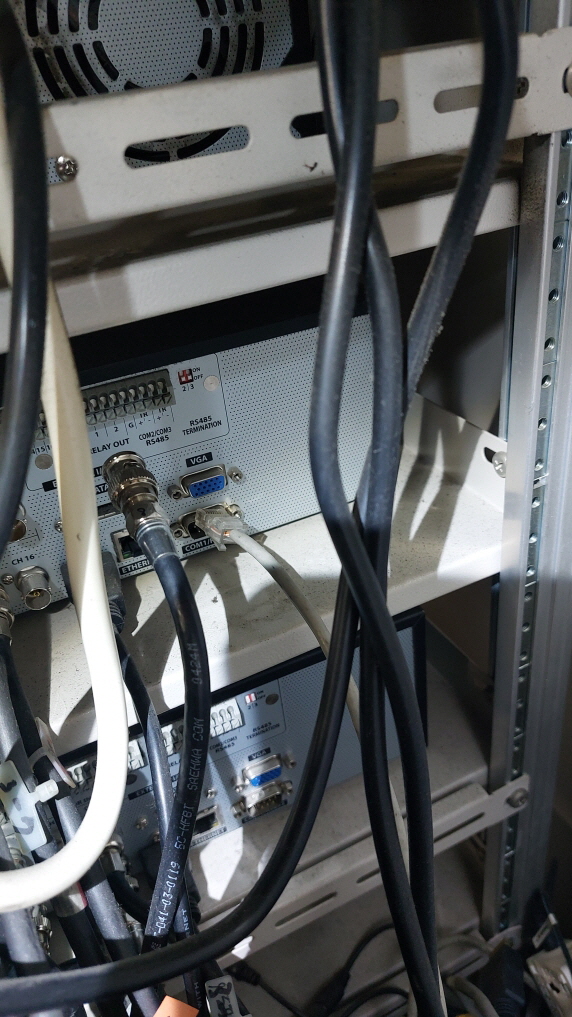

조립후 BNC 연결- 이때가 용을 많이씀

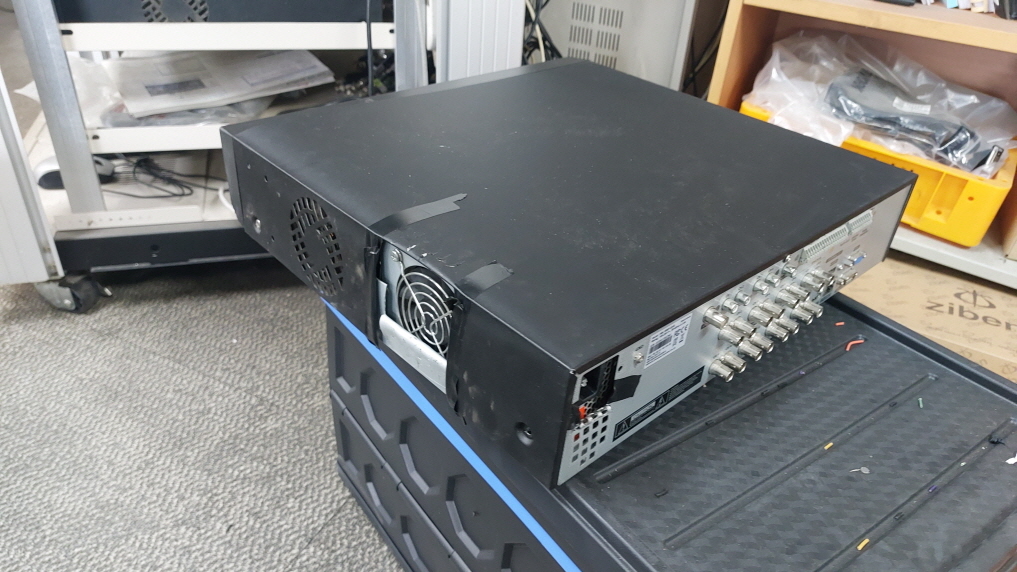

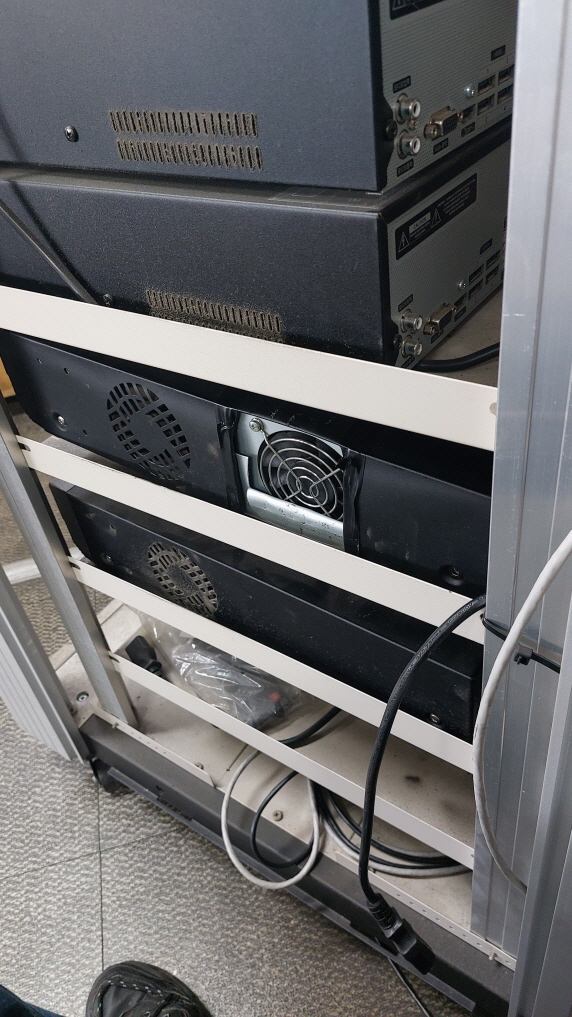

📸 철판 절단 + 팬 배기 모습



정상작동됨

---

🧪 테스트 결과

• 전원 안정적으로 인가
• HDD 정상 인식
• 카메라 영상 출력 확인
• 고객 요청 시간 내 해결 완료 ✅

---

✅ 마무리

전용 파워가 비싸거나 수급이 어려울 땐,
일반 PC 파워로 안전하게 대체할 수 있습니다.

단, 내부 온도 관리와 전압 체크는 필수!

---
